1.设备简介：

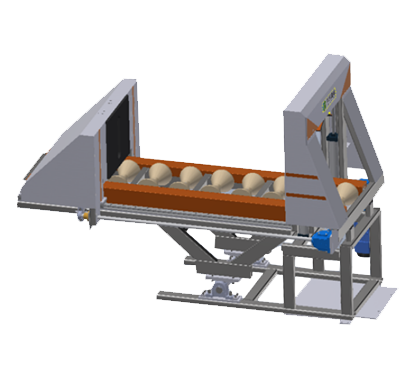

注水翻转装置是水压试验工序的辅助检验设备，主要用于接收气瓶并将气瓶翻转90°使瓶口朝上，便于给气瓶注水和安装水套盖。可满足直径小于660mm，长度小于2300mm的气瓶翻转动作。该设备具有自动升降平台，不同长度气瓶均可通过调整托举平台的高度，使气瓶瓶口均处于同一水平高度，方便操作。

2.设备型号：

HTLN-ZSFZH-I

3.系统组成：

翻转注水装置由托举平台、气瓶传动系统、气缸压紧系统、支撑架、翻转机构及电控系统组成，设备操作简单、实用。

4.技术参数：

4.1.适用气瓶直径：Φ180~660mm

4.2.适用气瓶长度：≤2300mm

4.3.气瓶流转方式：电动辊筒+无动力辊筒

4.4.翻转角度：90度

4.5.托举平台行程：1700mm

4.6.气瓶压紧方式：气缸压紧

4.7.气缸供气压力：0.6-0.8MPa

4.8.电压：380V      4.9.功率：1.6KW
