1. 设备概况：

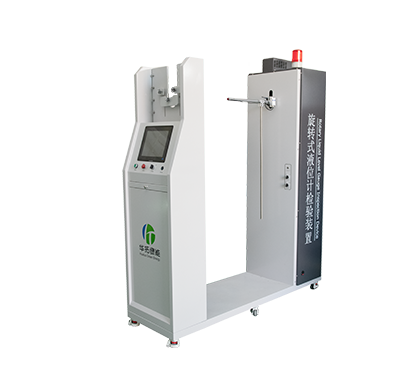

HTLN-YWJ-XZ-I 型液位计检验装置是我公司根据旋转式液位计检验特性研发的的液位计检验设备，主要用于槽罐车旋转管式液位计及浮筒（球）磁力式液位计检验，采用12 寸触控屏一体机，能够录入被检验液位计基本信息，实时显示试验角度和试验高度， 并可直观与被检液位计显示表盘进行对比，高效记录检验结果。

设备包含嵌入式软件《液位计检验控制系统 V1.0》，它由旋转式液位计安装模块、旋转模拟模块、升降调节模块、工控机、PLC 控制系统等组成；系统可根据被检液位计在测量范围内上行程和下行程各设定 5 个检测点，检验旋转式液位计指示是否准确。

2. 技术参数：

2.1.测量范围：φ50-φ3400mm；

2.2.检测范围：0-±170°；

2.3.检测精度：0.2°；

2.4.显示分辨率：0.02°；

2.5.屏幕显示：12 寸工控机；

2.6.试验过程：手动/自动旋转测试；

2.7.电源要求：AC220V±10%，50Hz，单相，10A；

2.8.支持液位计信息录入；

2.9.支持报告输出；

3. 设备特点：

★ 自动化程度高：与传统旋转式液位计检验装置相比，本系统能够在软件上设定不同检验点，系统自动完成上行程和下行程检验过程，无需人为手动调整。

★ 测量范围广：与传统旋转式液位计检验装置相比，能够检验液位计的量程范围广，可检验量程范围为φ50-3400mm，旋转角度为 0-±170°，应用范围更广。

★ 安全性高：将动力装置全部放置在机箱内部，运动时不存在伤害操作人员的可能性。设置限位装置，达到设定值能自动停止。设置运行警示灯，提升设备动作过程的警示作用。

★ 外观设计美观大方：本设备外观设计相比传统旋转式液位计检验装置的框架形式，更加美观，整体设备可移动，使用方便1、设备型号：HTLN-YWJ-XZ-I；
