1. 设备简介：

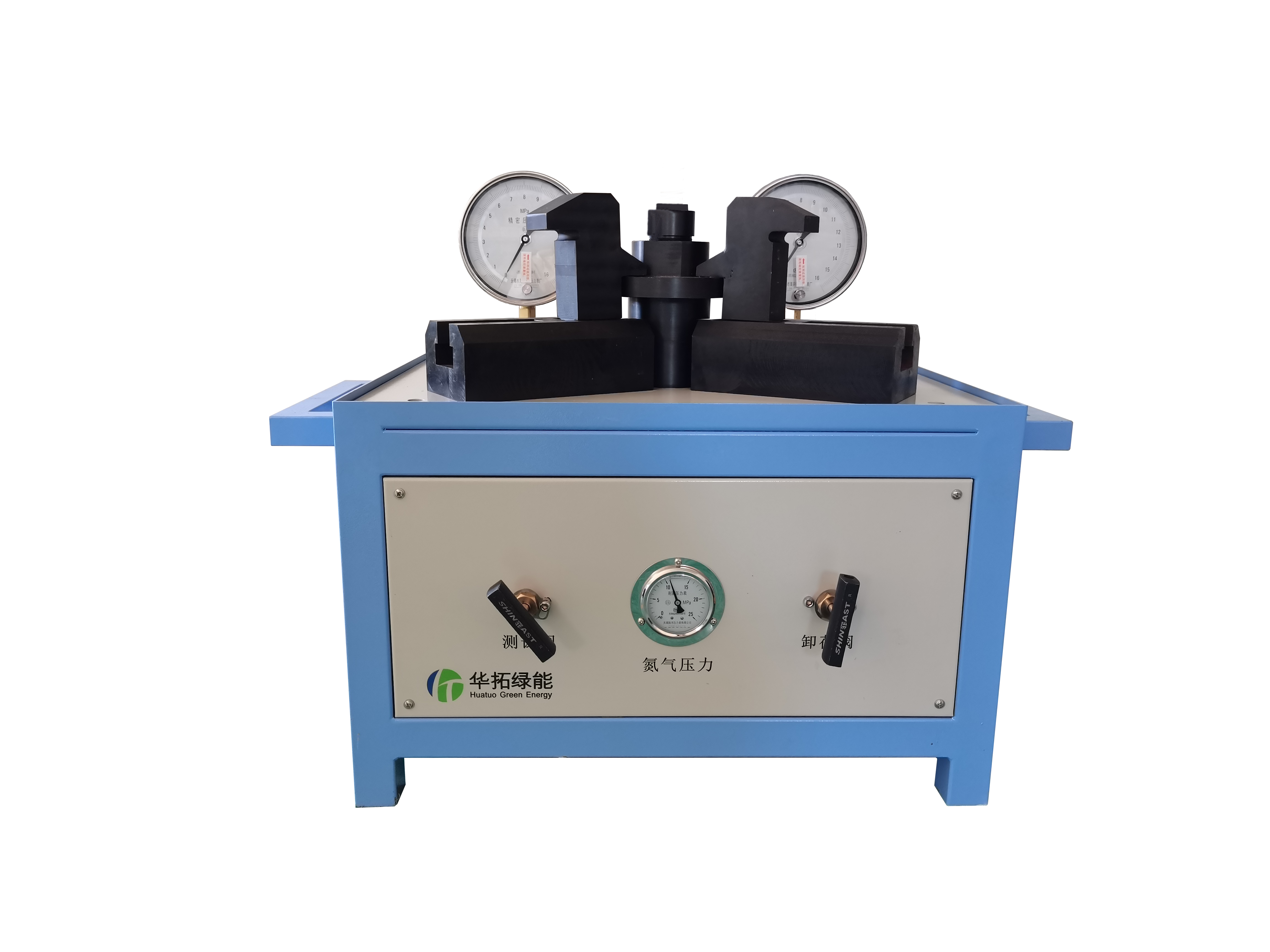

HTLN-AQF-10MPa-II型便携式安全阀校验台采用螺纹或法兰连接被测试安全阀，以高压氮气瓶（客户自备）中的氮气作为测试压力源，最高检验压力为10MPa。所有阀门、管件及接头均为不锈钢材质，配备两块量程为0-16MPa精密压力表作为校验表，满足整定压力0-10MPa，DN200通径以下安全阀测试要求。

2. 系统组成：

3. 产品参数：

3.1 校验介质：氮气

3.2 校验通经：DN8-DN200螺纹及法兰形式安全阀；

3.3 校验压力：≤10MPa；

3.4 精密压力表精度：0.4级；

3.5 校验压力表等级：0-16MPa

3.6 最大夹紧力：16T

4. 系统特点：

4.1. 动力输出采用标准氮气瓶；

4.2. 所有不锈钢高压阀门、管件及接头均高压材质产品，系统螺纹连接采用锥面密封，适合于绝大多数系统密封要求；

4.3. 保证耐压等级，安全可靠；

4.4. 采用0.4级精密压力表，提高检测精度；

4.5. 便携式结构设计，方便外出检验。
